Hvis du nogensinde har adskilt en digital blodtryksmåler, ved du, at den del, der fylder mest og påvirker måleoplevelsen, ofte ikke er sensoren eller MCU'en. Det er den lille luftpumpe. Den puster manchetten op til måltrykket og holder den derefter stabil, mens sensoren fanger den svage pulsbølge. Hvis den pustes op for hurtigt, føles manchetten stram og ubehagelig. Hvis den blæses for langsomt op, tager målingen for lang tid. Hvis lækagen er en smule høj, kan aflæsningerne glide. Hvis støjen er høj, kan det forstyrre familiemedlemmer om natten.
I løbet af de sidste par år har jeg arbejdet på en række blodtryksmåler projekter. Jeg har set ingeniører redesigne hele huse efter at have valgt den forkerte pumpe, og jeg har set indkøbsteams spare nogle få øre kun for at håndtere store afkast. I denne artikel vil jeg tale om, hvordan man vælger den rigtige mini-DC-luftpumpe til en blodtryksmåler ud fra perspektivet af valg og validering i den virkelige-verden.
Hvorfor pumpespecifikationer ikke kan behandles som "bare gode nok"
Mange starter med pris og størrelse og går ud fra, at så længe pumpen kan puste manchetten op, er det fint. Men blodtryksmålere har meget specifikke krav. En voksenmanchet skal normalt nå omkring 300 mmHg. Pædiatriske tilstande kan være lavere, men begge veje skal pumpen puste en 500CC luftvolumen op til måltrykket inden for en specificeret tid. Hvis oppustningen tager længere tid end 10 sekunder, føler brugerne, at de venter for længe, især under gentagne målinger.
Endnu vigtigere, lækagehastigheden betyder noget. Efter at manchetten er oppustet til 300 mmHg, skal systemet holde trykket stabilt i mindst et par sekunder, så sensoren kan opsamle signaler. Hvis pumpen eller ventilen lækker internt, vil trykket langsomt falde. Algoritmen kan fortolke dette som en manchetlæk eller blive ved med at-oppustes igen, hvilket forårsager målefejl. Så lækagehastighed er en vigtigere parameter end maksimalt tryk.
Et andet let overset punkt er livstidstesttilstanden. En blodtryksmåler kan bruges flere gange om dagen, et par hundrede gange om året og flere tusinde gange over et par år. Men pumpens levetid testes normalt under en specifik driftscyklus, såsom 10 sekunder tændt, 2 sekunder slukket og 5 sekunders udstødning, gentaget 80.000 gange. Dette simulerer intermitterende drift, ikke kontinuerlig drift. Hvis du bruger pumpen i en kontinuerlig oppustningsapplikation, såsom en luftmadras eller massageanordning, skal dens levetidsvurdering laves om. Kontroller derfor altid testbetingelserne, når du læser et datablad. Se ikke bare på "80.000 cyklusser"-tallet.
Nedbrydning af kerneparametrene
Inflationstid:Fra 0 til 300 mmHg i en 500CC tank på mindre end 10 sekunder. Dette er et almindeligt niveau. Men bemærk, at den faktiske slangelængde, ventilåbningsstørrelse og manchetvolumen alle påvirker denne tid. Under udvælgelsen er det bedst at teste med selve manchetten, ikke kun en tank.
Lækagerate:Mindre end 3 mmHg/min fra 300 mmHg i en 500CC tank. Dette er kritisk. Nogle pumper har meget lav lækage i sig selv, men efter tilføjelse af ventiler og slanger øges den samlede lækage. Så når du køber en pumpe, skal du også være opmærksom på ventilleverandøren.
Tryk og flow:Større end 68 kPa (ca. 510 mmHg) og mere end 1,8 L/min. 68 kPa betyder, at pumpen kan puste manchetten op til over 300 mmHg med margen. Flow påvirker oppustningshastigheden. Disse to parametre bør overvejes sammen. Et højt tryk med lavt flow vil stadig blæses langsomt op.
Støj:Mindre end 60 dB ved 30 cm. Dette niveau er acceptabelt i et stille rum. Til natmåling eller søvnovervågning skal du vælge en lavere-støjmodel eller tilføje vibrationsdæmpning.
Arbejdsmiljø:0–50 grader, 75 % RF. Dette dækker de fleste indendørs brugssager. Hvis produktet vil blive solgt i tropiske eller kolde områder, skal du bekræfte pumpens startydelse ved ekstreme temperaturer.
Spændingsmuligheder:DC 6V, 12V og 24V. 6V-versionen trækker mindre end 430 mA, velegnet til batteridrevne-bærbare enheder. 12V-versionen trækker mindre end 300 mA, velegnet til de fleste blodtryksmålere i hjemmet. 24V-versionen trækker mindre end 150 mA, velegnet til industriel eller systemintegration. Spændingsvalg afhænger hovedsageligt af den overordnede effektarkitektur. Der er ikke noget absolut bedste valg.
Sådan vælger du mellem 6V, 12V og 24V
Der er ikke noget standardsvar, men du kan vurdere ud fra flere dimensioner. Hvis din blodtryksmåler er drevet af tørre batterier, såsom fire AA-batterier, er 6V-versionen mere velegnet, fordi den kan matche batterispændingen direkte og eliminere et boost-kredsløb. 6V-versionen trækker dog højere strøm, hvilket påvirker batteriets levetid. Hvis enheden er USB-forsynet eller har et indbygget-lithiumbatteri, er 12V-versionen mere almindelig, fordi mange sensorer og MCU'er har brug for 3,3V eller 5V, og 12V kan nedtrappes effektivt. 24V-versionen vises normalt i industrielt udstyr eller multi-pumpesystemer. For eksempel, hvis én maskine skal styre flere luftveje, kan 24V reducere ledningstab og forenkle strømforsyningen.
Strøm påvirker også varmen. 6V-versionen har den højeste strøm og kan varmes mere op under lang drift. 12V og 24V versionerne har lavere strøm og mindre varme. Men hvis din enhed kører intermitterende, er varme ikke et stort problem. Så når du vælger spænding, skal du først bestemme den samlede strømforsyning og derefter overveje pumpens strøm og varme.
Skjulte detaljer i at matche en blodtryksmåler
Først manchetvolumen. Voksenmanchetter og store manchetter har forskellige luftvolumener, så oppustningstiden ændrer sig. Hvis pumpen er klassificeret til en 500CC tank, og din manchet er 800CC, vil oppustningstiden helt sikkert overstige 10 sekunder. I så fald skal du enten vælge en pumpe med højere-flow eller acceptere en længere oppustningstid.
For det andet ventilrespons. Pumpen og ventilen arbejder sammen. Under oppustning lukker ventilen. Under udstødningen åbner ventilen. Hvis ventilen reagerer langsomt eller har høj intern lækage, øges den samlede lækage. Så når du vælger en pumpe, er det bedst at forstå de matchende ventilspecifikationer.
For det tredje vibrations- og støjreduktion. Pumpen vibrerer under drift. Fastgøres den direkte til et plastikhus, forstærkes støjen. Gummibeslag eller silikonehylstre bruges normalt til at reducere vibrationer. Denne detalje virker lille, men den har stor indflydelse på brugeroplevelsen.
For det fjerde filtrering og støvbeskyttelse. Hvis pumpens indsugning trækker støv ind, påvirker det levetid og flow. Tilføj et lag filterskum ved indtaget, eller design et udskifteligt filter.
For det femte, elektromagnetisk kompatibilitet. Pumpen er en induktiv belastning. Når den starter og stopper, genererer den tilbage EMF, der kan interferere med sensorer. Kredsløbsdesignet bør omfatte en flyback-diode og filterkondensator.
Almindelige udvælgelsesfejl
Jeg har set mange projekter kun fokusere på pris under udvælgelsen, kun for at opdage overdreven lækage efter masseproduktion. Jeg har også set ingeniører kun se på maksimalt tryk og ignorere flow, hvilket resulterer i lange inflationstider. Andre behandler pumpens levetidstesttilstand som den faktiske driftstilstand, og produktet viser svag pumpeydelse efter seks måneder. Grundårsagen til disse problemer er ikke at matche dataarket med den rigtige applikation.
En anden almindelig fejl er at ignorere temperatureffekter. Ved lave temperaturer øges pumpens startmoment. Hvis batterispændingen er utilstrækkelig, kan opstarten være vanskelig. Ved høje temperaturer ældes gummidele hurtigere, og lækagen øges. Så hvis produktet skal sælges i forskellige klimaer, anbefales høj- og lavtemperaturtest.
En praktisk reference:SC2717XPMSpecifikationer

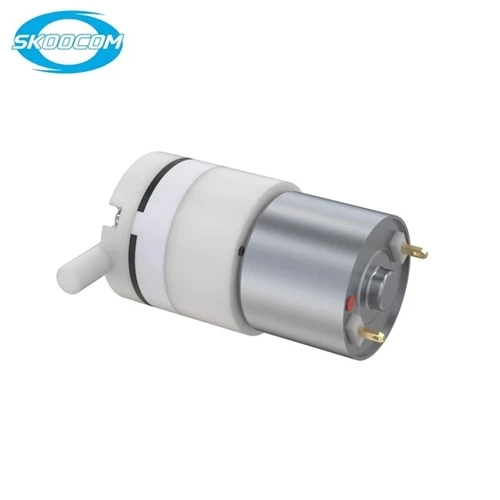

Tag SKOOCOMs SC2717XPM som eksempel. Dens specifikationer er ret repræsentative for blodtryksmålere. Den tilbyder DC 6V, 12V og 24V muligheder. Oppustningstiden er mindre end 10 sekunder fra 0 til 300 mmHg i en 500CC tank. Lækage er mindre end 3 mmHg/min. Flow er større end 1,8 l/min. Trykket er større end 68 kPa. Støjen er mindre end 60 dB ved 30 cm. Levetiden er testet ved 80.000 cyklusser (10 s tændt, 2 s slukket, 5 s udstødning). Disse data dækker de grundlæggende krav til en blodtryksmåler til hjemmet. Dens arbejdsmiljø er 0–50 grader, 75 % RH, velegnet til de fleste indendørs scenarier. Hvis du udvikler en blodtryksmonitor, NIBP-patientmonitor eller pneumatisk massageanordning, kan denne model tjene som udgangspunkt for udvælgelsen, og derefter justeres baseret på din manchetvolumen og strømforsyning.
Indkøbs- og valideringsanbefalinger
Efter at have modtaget prøver, skal du ikke bare tænde dem. Jeg anbefaler følgende tests:
Brug selve manchetten til at teste oppustningstiden. Registrer sekunderne fra opstart til 300 mmHg.
Pust op til 300 mmHg, luk ventilen, lad den sidde i et minut, og noter trykfaldet.
Mål støj ved 30 cm i både et stille rum og et-baggrundsstøjmiljø.
Kør 1.000 kontinuerlige cyklusser og observer flow og trykforringelse.
Test opstart og lækage ved 0 grader og 50 grader.
Kontroller pumpens og ventilens interaktion for at bekræfte, at der ikke er nogen intern lækage.
Hvis disse tests bestå, så overvej masseproduktion. For OEM-projekter skal du bede leverandøren om batch-konsistensdata for at undgå præstationsvariationer mellem partier.
FAQ
Q: Hvilken lækagehastighed er acceptabel for en luftpumpe?
A: For blodtryksmålere er det sædvanlige krav mindre end 3 mmHg/min fra 300 mmHg i en 500CC tank. Men den samlede systemlækage omfatter også ventilen og slangen, så det endelige produkt bør testes som en helhed.
Q: Kan en 6V pumpe køre på en 12V strømforsyning?
A: Nej, ikke direkte. For høj spænding vil forkorte dens levetid eller brænde den ud. Det skal svare til den nominelle spænding.
Q: Hvad kan jeg gøre, hvis pumpen er for støjende?
A: Du kan tilføje vibrations-dæmpende monteringer, bruge fleksible slanger og optimere indsugningsstrukturen. Hvis det ikke er nok, skal du skifte til en model med lavere-støj.
Q: Er 80.000 cyklusser nok?
A: Hvis enheden bruges fem gange om dagen, svarer det til ca. 1.825 gange om året. 80.000 cyklusser til mere end 40 år. Men dette er under specifikke testbetingelser. Hvis pumpen kører kontinuerligt i faktisk brug, vil levetiden blive kortere.
Sp: Har pumpen brug for regelmæssig vedligeholdelse?
A: Normalt ikke. Men indsugningsfilterskummet bør udskiftes eller rengøres med jævne mellemrum for at forhindre støvblokering.
Konklusion
At vælge en luftpumpe til en blodtryksmåler balancerer i bund og grund inflationshastighed, lækage, støj, levetid og omkostninger. Ingen enkelt pumpe gør alt bedst, men du kan foretage afvejninger- baseret på din produktpositionering. Hvis du bygger en bærbar blodtryksmåler, kan en 6V lav-version være mere egnet. For en desktop-enhed til hjemmet er en 12V-version mere robust. Til industrielt udstyr skal du overveje 24V. Uanset hvad du vælger, valider det med den faktiske manchet. Stol ikke kun på databladet. Jeg håber, at disse noter hjælper dig med at undgå unødvendige omveje. Hvis du er i udvælgelsesstadiet, så kontakt os for prøver og testsupport.
